Descrição do Produto
Painel transportável, com pontos de acesso para facilitar a utilização e proteção contra curto-circuito e corrente de fuga.
Características:
Estrutura metálica com pintura epóxi-pó, desenvolvido para ser utilizado sobre a bancada de trabalho.
Módulos em painéis frontais, produzidos em policarbonato, identificados em serigrafia com simbologias dos componentes e bornes de acesso para configuração dos circuitos e visualização dos sinais.
Constituído pelos seguintes componentes elétricos:
- 01 Cartão contator tripolar 220VAC/7A 1NA;
- 01 Cartão disjuntor monopolar composto por 4 disjuntores;
- 02 Cartões fusíveis diazed composto por 4 fusíveis 6A;
- 01 Cartão quadro de distribuição composto por DR tetrapolar 25A;
- 01 Cartão botões de comando composto por 1 botão de emergência, 2 botões verde e dois botões vermelho;
- 01 Cartão lâmpadas de sinalização composto por 8 lâmpadas NEON 220VAC;
- 01 Cartão disjuntor motor faixa de ajuste 1,0 a 1,6A;
- 01 Cartão relés temporizadores composto por 2 relés retardo na energização e 2 relés retardo na desenergização;
- 01 Cartão relé falta de fase;
- 05 cartões contatores auxiliares 24VDC/10A 4NA;
- 01 Cartão sensor de nível;
- 01 Cartão inversor de frequência;

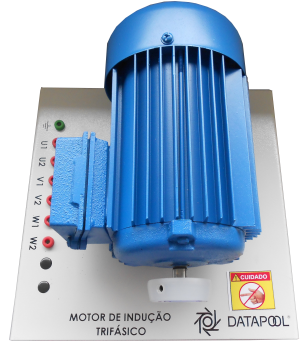

- 01 Cartão motor trifásico 220/380VAC, 0,33cv, 4 polos acoplado a uma base metálica com pés de borracha.
Acompanham o kit:
- Conjuntos de cabos para ligação, com entrada especial para superposição ou medição de sinais;
- Manual de operação e manutenção, apostila teórica e prática.
