Descrição do Produto

A bancada de energia solar 1806EFO possui um ambiente de desenvolvimento que visa facilitar o aprendizado e o desenvolvimento de aplicações e conceitos fundamentais em geração de energia solar On-grid e Off-grid, utilizando uma das tecnologias mais utilizadas no comercio de sistemas de geração de energia limpa.

Sua estrutura permite que o kit seja transportável e de fácil manuseio e acionamento, com pontos de acesso para facilitar a utilização, com 4 rodízios, sendo dois com travamento.

As aplicações estão dispostas de forma didática, segura e com ampla visibilidade, para que o usuário interaja com os pontos de medidas e ligações que permitem a visualização do acionamento de cada conjunto e instrumento.

A bancada é construída em perfil em alumínio anodizado com acabamento em PVC, nas laterais e na mesa possui MDF com quinas arredondadas.

Todas as partes metálicas são aterradas diretamente no pino “terra” do plug de alimentação.

Características de construção e de proteção conforme NR10 e NR12.

CARACTERÍSTICAS:

• Perfil: alumínio 30x30mm e 40x40mm;
• Possui inversor de sistema de off-grid, painel solar policristalino de 275W, dois painéis solar policristalino de 60W, aerogerador acoplado a um MIT de 1 CV, MIT de 0,25CV, controlador de baterias, medidor de energia monofásico com conexão RS485, bateria, banco de carga indutiva e resistiva, simulador de fonte solar, reostato, medidor de radiação e intensidade solar, sensor de temperatura, medidor de energia, tensão, corrente e transformador.

Constituído pelos seguintes componentes elétricos:

• 01 Cartão de alimentação geral com interruptor diferencial, disjuntor termomagnético para proteção do usuário e aplicações, botão de emergência, chave geral, ponto de saída em 24Vcc para alimentação de cartões em Vcc e tomadas 127Vac;
• 01 Medidor de energia DC, tensão, corrente e potencia;
• 01 Medidor de energia AC, tensão, corrente, fator de potencia, potencia ativa e reativa;
• 01 Inversor off grid, tensão 12/24V saída de 220Vac;

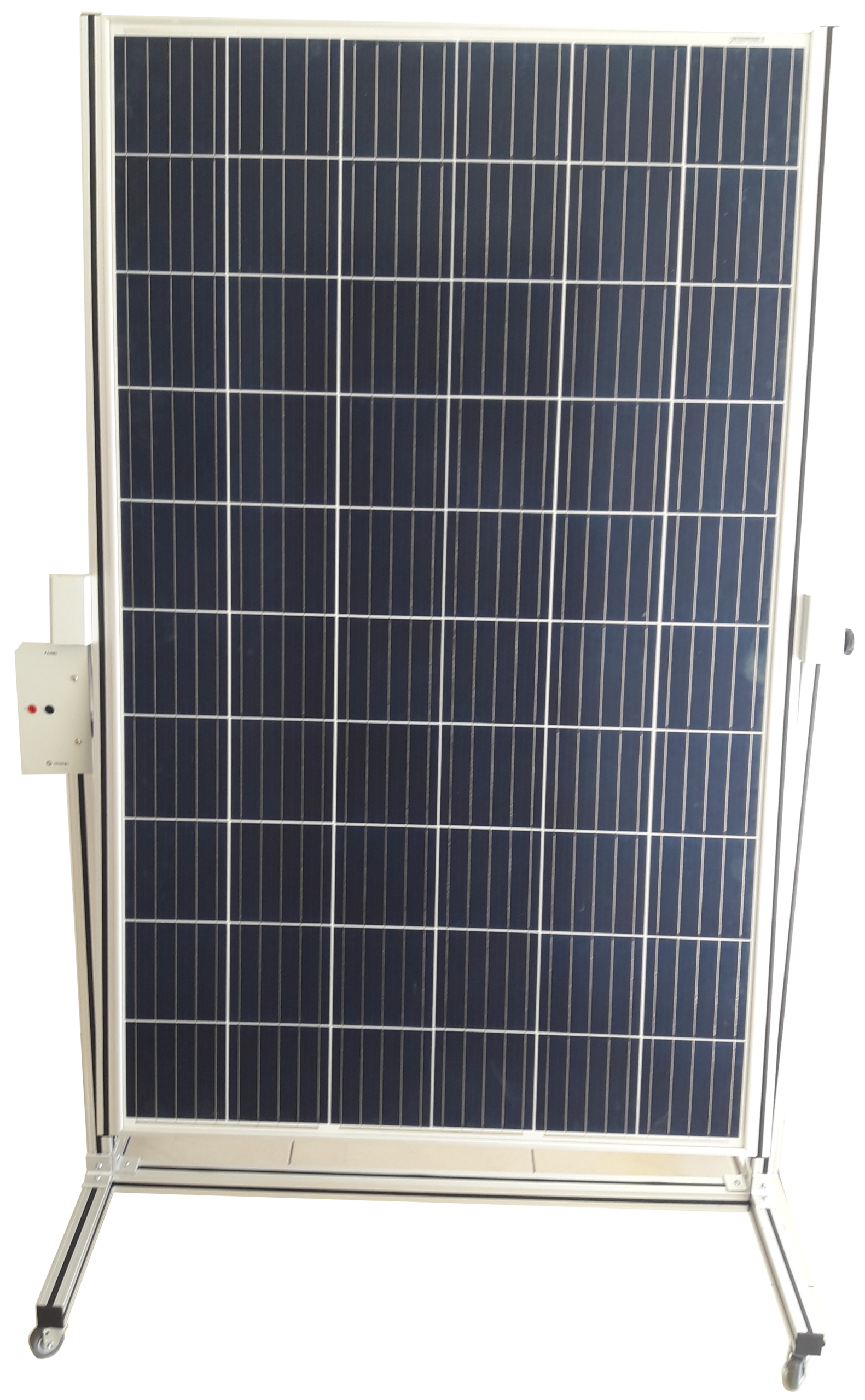

• 01 Painel solar policristalino, 275W, sobre estrutura de alumínio e inclinação;

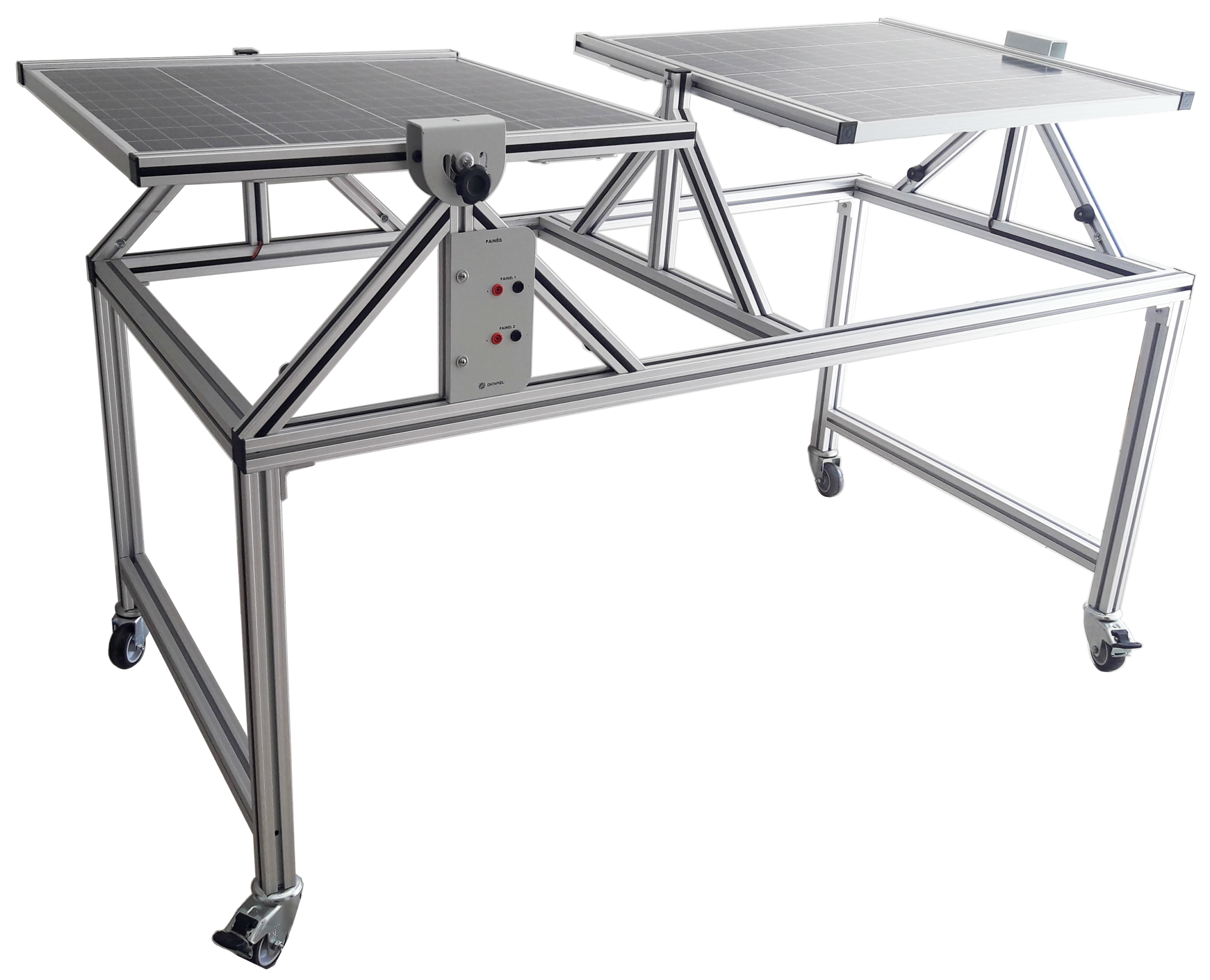

• 02 Painéis solares policristalino, 60W, sobre estrutura de alumínio e inclinação;
• 01 Simulador de fonte solar, com refletores em LED e estrutura em perfil alumínio para simulador de luz para salas fechadas;
• 01 Controlador de carga para bateria, 20A – 12/24V, medidor de temperatura do painel;
• 02 Baterias de 12V, 30Ah, dimensões de 330x172x244 (mm);
• 01 Multimedidor trifásico;
• 01 Microinversor trifásico On-grig;
• 01 Retificador de potência com 6 diodos;
• 01 Lâmpadas dicroicas 220VAC 50W com cooler;
• 01 Controlador de carga híbrido com entrada para aerogerador e painel fotovoltaico;
• 01 Módulo de comunicação Wi-Fi;
• 01 Inversor de frequência ;
• 01 Lâmpadas dicroicas 24V 50W;
• 01 Stringbox;
• 01 Chave estrela-triângulo;
• 01 CLP e IHM;
• 01 Resistores 22Ω;
• 01 Amperímetro AC 1A;
• 01 Chave seccionadora;
• 01 Disjuntor tripolar termomagnético 10A;
• 01 Multímetro de bancada;
• 01 Aerogerador e motor trifásico 1CV;
• 01 Motor trifásico de 0,25CV.

Acompanham o kit:

• Manual de Teoria, Prática, Operação e Manutenção em Português;
• Conjunto de cabos em pino banana de segurança de 4 mm;
• Catálogo técnico de cada componente.

 Realidade Aumentada:

A bancada acompanha aplicativo, para Android, que permita ao estudante visualizar réplica do equipamento em realidade aumentada. Tem o objetivo de permitir aos alunos visualizarem o equipamento, no decorrer das experiências laboratoriais ou em aulas teóricas. O aplicativo possui funções de zoom do equipamento, com reprodução de alta fidelidade, rotação nos 3 eixos e deslocamento do equipamento na tela.
